摘要：隨著岸邊集裝箱起重機遠控技術和自動化堆場技術的日趨成熟，碼頭中控室需要配置呼叫/對講系統的需求也隨之加強。以往在岸邊集裝箱起重機和堆場集裝箱起重機上常用的無主機呼叫系統、程控電話以及數字廣播電話均適用于單機通訊，無法更好地滿足自動化碼頭的使用要求。鑒于此，IP電話隨之出現，且近年來的使用量大幅增加。當前，IP電話在港口起重機設備上的使用還處于初始階段，沒有相對成熟的功能要求和系統配置。文中詳細介紹了常用通訊廣播系統、規范IP電話系統要求、制定相對標準的配置方案，并從硬件、軟件、網絡、優化升級等方面敘述了該方案的可行性和實用性。

  引言
  港口起重機常見的有岸邊集裝箱起重機(以下簡稱岸橋)和堆場集裝箱起重機(以下簡稱場橋)，場橋包括輪胎式集裝箱起重機(以下簡稱輪胎吊)和軌道式集裝箱起重機(以下簡稱軌道吊)，通常都會在每臺設備上配備通信廣播系統。通信廣播系統的主要作用是向起重機司機、理貨員、鎖頭裝卸工、集裝箱卡車司機以及港口起重機設備維護人員等提供尋呼和對講功能。該系統是維護現場作業人員生命安全、設備安全運行以及方便設備維護保養的重要通訊保障。
  以往岸橋和場橋常用的通信廣播系統有無主機呼叫系統、程控電話系統、數字廣播電話等。隨著岸橋遠控技術和自動化堆場技術的不斷成熟，對設備通信廣播系統的需求已逐漸從單機向地面中控室轉變，越來越多的項目要求碼頭中控室可以對場地內的設備進行尋呼和對講。正是基于當前自動化碼頭的發展需求，IP電話逐漸被應用于港口起重設備上，且使用量逐年大幅增加。針對遠控和自動化堆場項目，IP電話系統在功能要求和系統配置方面并不復雜，但由于港口設備的要求，市場上的IP電話設計方案并不能直接使用，這就需要針對港口起重機設備的實際使用要求，對IP電話系統要求和配置方案進行標準化處理。

  1.1 IP數字電話廣播系統
  隨著港口起重機設備遠控技術和自動化堆場技術的成熟，有些項目開始要求地面控制中心操作人員要能和單機設備現場或堆場交互區的人員進行通話，在這樣的工況要求下，基于VoIP(Voice over Internet Protocol)數字電話的IP電話系統開始出現在各個碼頭。
  VoIP電話系統將語音、圖像、視頻等模擬信號轉化為數字信號，并以封包的形式通過IP網絡進行傳輸?；驹硎峭ㄟ^語音的壓縮算法對語音數據進行壓縮處理，按照TCP/IP標準進行打包，經過IP網絡把數據包送至接收地，再將這些語音數據包串起來，經過解壓處理后恢復成原來的語音信號，從而達到由互聯網傳送語音的目的。

  IP電話系統當前常用的協議(Control Protocol)主要有H.323、會話啟動協議(SessionInitiation Protocol，SIP)、MEGACO和MGCP?；诟劭谄鹬貦C設備的實際需求和碼頭的實際情況，推薦采用SIP協議。SIP是由因特網工程任務組IETF于1999年提出的一個基于IP網絡中實現多媒體實時通信應用的一種信令協議。該協議包括會話描述協議(SDP)、會話發布協議(SAP)和會話啟動協議。SIP是一個基于文本的應用層控制協議，用于創建、修改和釋放一個或多個參與者的會話，類似于HTTP和SMTP，具有簡單、高效、靈活的特點。
  當前，在岸橋和場橋上使用的IP電話功能主要有點對點撥號語音呼叫、組網群呼廣播、遠距離通訊、網絡內任意電話通訊、以及一鍵呼叫和免提按鍵功能等。接口采用網線方式，未來也可采用光纖方式。系統通訊距離要可覆蓋整個碼頭，系統還可外接大功率揚聲器，滿足碼頭擴音和廣播的需要。

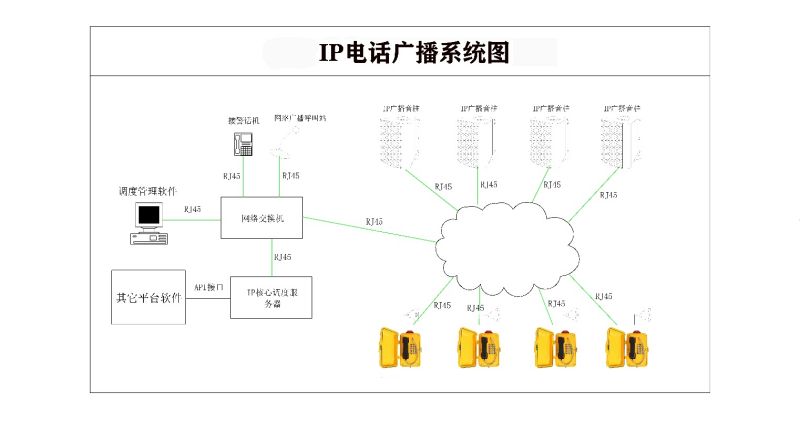

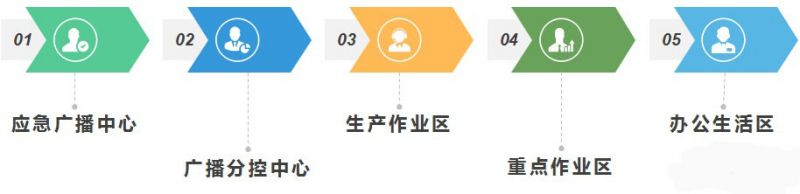

  系統示意圖見圖
  1.2 IP電話系統要求
  2.1.1話機硬件配置基本要求
  話機可被簡單分為戶外機和戶內機2種，具有抗震功能。戶外機需具有抗紫外線、抗高鹽霧、耐腐蝕、IP防護等級要求不低于IP67等特點。話機支持SIP對講和SIP廣播，可脫機對講，采用數字全雙工方式，通話清晰，具備較強的抗電磁干擾能力。面板需有0~9數字鍵，提供廣播、免提、緊急呼叫功能鍵。話機需要配置揚聲器，戶內不低于3 W，戶外不低于10 W，司機室外揚聲器不低于30W。話機的詳細分類描述如下：
  (1) 戶外電話可外接揚聲器，音量可調，對任意終端對講和廣播。適用于梯形架、前、后大梁、拖令(鏈)維修平臺、小車架、中轉平臺以及大車海陸側等處；
  (2) 戶內電話自帶揚聲器，音量可調，對任意終端對講和廣播。適用于PLC房、電氣房、動力房、機器房、俯仰室以及理貨室等處；
  (3) 中控室電話桌面型電話，帶鵝頸式麥克風，無聽筒式，對任意終端對講和廣播。如果為觸屏型，需提供將分組或分區調到當前的接口，一個分組或一個分區可用來代表一臺機的所有終端；
  (4) 單鍵型呼叫/對講機緊急呼叫鍵，可設置呼叫目標，適用于碼頭堆場集卡交互區。

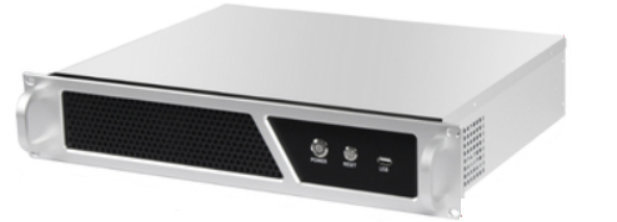

  2.1.2語音交換機和系統平臺軟件基本要求
  語音交換機與系統平臺軟件功能相近，是組網的核心。如果系統采用語音交換機，則無需采用平臺軟件；如果采用平臺軟件，則無需采用語音交換機。無論是采用語音交換機還是系統平臺軟件都應具備以下功能：
  (1) 支持SIP對講和SIP廣播具有點對點對講，單點廣播、分區廣播、全區廣播功能；
  (2) 振鈴組功能振鈴組創建、修改、刪除、查詢，可設置振鈴結果類型和振鈴時間，如果終端有速撥鍵，可設置振鈴組編號，一鍵呼叫振鈴組；
  (3) 隊列式呼叫功能呼叫隊列創建、修改、刪除、查詢，可設置排隊策略和跳轉的間隔時間；如果終端有速撥鍵，可設置隊列編號，一鍵呼叫隊列；
  (4) 廣播組創建、修改、刪除、查詢(如果振鈴組和呼叫隊列已包含廣播功能，則此條無需)；
  (5) 發起預錄音廣播或提供客戶端SDK用戶可實現預錄音廣播；
  (6) 語音交換機的用戶數和通話并發數應根據實際需求決定通常情況下岸橋的通話并發數不會大于20路，場橋的通話并發數不會大于10路，中控語音交換機的通話并發數不建議超過60路；
  (7) 如果采用平臺軟件，要求SIP設備接入能力為1000終端。

---

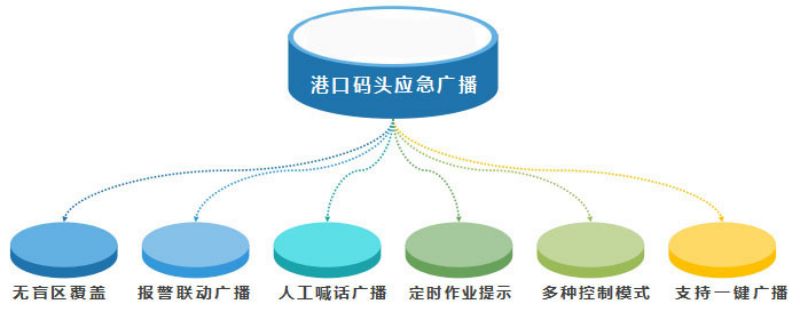

  1.點擴（呼叫）功能：系統內監控室或者某一話站可打系統內任意話站，實施點對點廣聽，其余揚聲器斷開，進入1對1通話；
  1.分區IP廣播：系統內監控室或者某一話站可發起選中區域內的所有話站進行語音廣播、文字廣播、音樂廣播；
  2.全區廣播：系統內監控室或者某一話站可發起系統內的所有話站進行語音廣播、文字廣播、音樂IP廣播；
  3.多類型廣播：系統支持觸發、定時、即時三種類型IP廣播；
  4.語音調度：系統內中控室科通過調度臺對所有話站進行掛斷、強插、強拆、監聽、轉移、會議、呼叫保持及恢復等語音調度功能；
  5.優先級管理：系統需具有優先級管理功能,對廣播可設置優先級,高優先級的廣播可切斷低優先級的廣播；
  6.無人值守：當非工作時間時，可通過設定無人值守號碼開啟無人值守功能，將所有對中控室呼入號碼直接轉移到另一個指定的號碼上，實現無人值守；
  7.錄音功能：系統內所有語音對講喊話均能自播呼叫及雙工通話；
  8.組擴功能：系統內監控室或者某一話站可打設定分區內全部話站，實施分區廣播呼叫,被叫分區內所有話站的揚聲器均出語音，分區內任一話站摘機，接聽，其余揚聲器斷開，進入1對1通話；
  9.全擴功能：系統內監控室或者某一話站可打系統內全部話站，實施全線廣播呼叫；系統內任一話站摘機，接動錄音，存儲在融合業務管理平臺上，并可查詢、播放、存儲；
  10.報警聯動和應急預案：在系統內預先設置應急預案，結合報警系統，當系統接收到報警信號，即可進行報警聯動功能，實現全廠/分區的手動或自動聯動報警功能。報警在整個系統中具備較高優先權；
  11.視頻聯動：當中控室發起話站對講喊話或者話站呼叫中控室時，可自動觸發視頻平臺聯動，彈出視頻屏幕；
  12.可視化調度：中控室調度臺上可清晰查看組織架構、用戶在線狀態、呼叫狀態、業務狀態、中控室呼叫排隊狀態等；

---

  

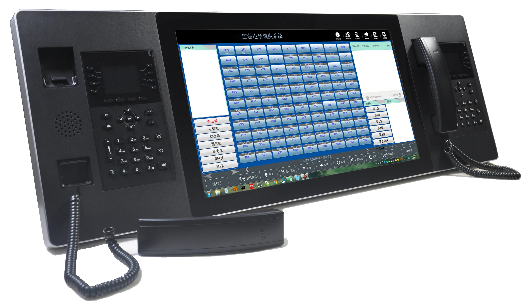

       全新設計左右各內嵌一部IP話機，一體化成型，21.5寸全高清1080P LCD工業級觸摸屏調度臺，面板黑砂紋烤漆，顏色為黑色，邊緣為銀色，造型美觀大方。為煤礦電力、冶金、化工、石油、煤炭、礦山、交通、應急指揮、公安呼叫系統專業研發。安裝方式兼容面板型、桌面可調節可視角度式45度水平調節。提供可視化圖形調度界面，調度用戶狀態一目了然，為用戶提供高效率的調度操作手段，便于進行準確決策和快速指揮。

---

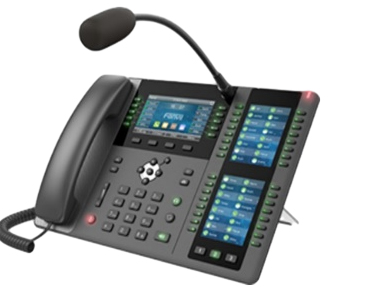

                                                                      室內臺式話站W(wǎng)XD-X210


      WXD-X210是一款商務網絡電話機，適用于需要靈活性和多功能的用戶，以便在工作中輕松應對繁忙的電話通訊。WXD-X210的4.3英寸主彩色顯示屏上有10個DSS按鍵，兩個3.5英寸側面彩色顯示屏上可配置96個DSS按鍵（32個物理按鍵），因此WXD-X210可配置106個DSS按鍵，用于設置BLF/快速撥號、組播功能等。WXD-X210還配備了高清語音，內置藍牙，支持Wi-Fi連接，支持EHS，千兆雙網口，PoE，可與IP攝像頭/視頻門禁連接。配備多功能的WXD-X210能夠較大的提高企業通訊效率

---

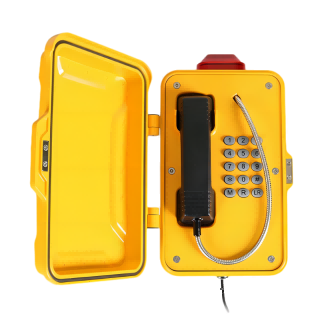

       防雨防塵話站又稱壁掛式話站。防風雨話站由工業型數字抗噪聲電話機、數字抗噪聲處理器、功率放大器、電源等組成。防風雨話站具有較高的防護等級（IP67），可適用于潮濕且污染嚴重的工作現場?？刹捎脫芴柗绞交蛞绘I直通的方式。電源、線路、處理器工作狀態都有相應燈光顯示，方便檢修?？梢灾苯油饨訐P聲器，如果需要，可以外接蜂鳴器、聽筒、耳機、功放等多種設備。當有呼入和呼出信號時，有燈光指示。外接揚聲器音量可調，并且外接揚聲器音量可隨外界環境變化而自動調節。在115分貝的環境噪聲中，仍能夠清晰通話。話站應具有危險區域使用的認可證，能用于苛刻的環境。



  支持各種語音編碼協議，如：G.711 a-law/μ-law，G.729a，G.723。
  摘機自動撥號，可設置自動撥管理中心或緊急值班室。
  可通過監控中心轉接出局到119/110等外線電話。
  鋁合金壓鑄外殼，防水、防塵、防腐蝕，IP67。
  供電方式：AC220V或者DC12V。
  通信接口：RJ45，距電話安裝位置100米范圍內需有網絡交換機提供能夠聯通到中心的網絡接口。
  支持國際標準SIP協議，可與絕大多數系統互聯互通。
  帶保護前蓋，長久使用話機依舊如新，磁吸門蓋，使用方便。
  內部集成功放，外接30W防爆擴音揚聲器實現背景音樂和廣播喊話。

---

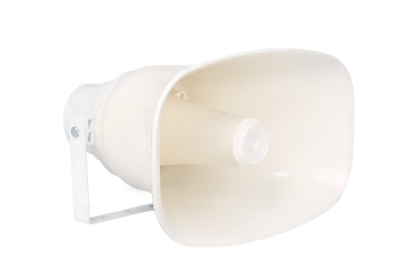

  具有防塵、防腐、防水的性能，系統的抗噪音能力達到115分貝，能在惡劣環境下使用。主要參數如下：
  外殼材料：ABS塑料，防腐蝕，耐高溫，防護等級：不底于IP56
  工作溫度：-50～+90℃
  額定/最大功率：15/20W(30/40W)
  標準輸入：50/100V
  工作功率：15W/7.5W/5W/4W/2W/0.8W可調(30W/15W/10W/7.5W/3.5W/2W可調)
  聲壓級：108dB/1W/1m
  額定功率聲壓級：118dB(124dB)
  有效頻帶：330～8000Hz
  傳播角度（-6dB）：1KHz/4KHz 35°/130°
  電纜要求：￠6～12mm
